Acoplamiento de caucho personalizable para la araña de acoplamiento en R82 OD78mm x ID31mm x T18mm en color negro

Lugar de origen CHINA
Nombre de la marca 3A Rubber
Certificación ISO9001
Número de modelo 3A2006, incluidos los siguientes:
Cantidad de orden mínima 10 piezas
Precio USD10.00
Detalles de empaquetado Empaquetado en bolsas y cajas de cartón
Tiempo de entrega 7-15 días después de recibir el pago del comprador
Condiciones de pago L/C, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente 100000kgs/month

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

En WeChat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.

x
Datos del producto
material Caucho Color negro
Aplicación Inserción en el acoplamiento metálico Tipo OMT R42-132
Envasado en cartones Superficie Suave
Torque máximo 4 N.m Resistencia al ozono Buena
Resistencia a la tracción 20Mpa Resistencia a los rayos UV Buena
Estándar o no estándar estándar Durabilidad En alto.
Dureza 70-80 orilla A Resistencia a la abrasión En alto.
Forma Acoplamiento Resistencia Química Es excelente.
Resistencia al aceite Buena
Deja un mensaje
Descripción de producto

Acoplamiento de goma personalizable para araña de acoplamiento en R82 OD78mm x ID31mm x T18mm en color negro



Araña de acoplamiento de goma OMT, araña de goma, araña de acoplamiento



material de goma de color negro



R42, OD42mm x ID19mm x T14mm



R62, OD59mm x ID29mm x T16mm



R82, OD78mm x ID31mm x T18mm



R103, OD99mm x ID42mm x T21mm



R132, OD132mm x ID64mm x T26mm





1. Acoplamiento octogonal OTM (Acoplamiento de mordaza / Acoplamiento de flor de ciruelo)

  • Características estructurales:Consta de dos medios acoplamientos metálicos con lóbulos convexos (típicamente 8 lóbulos, formando una forma octogonal) y un elastómero de goma central (almohadilla de flor de ciruelo).

  • Principio de funcionamiento:El par se transmite a través de la almohadilla de flor de ciruelo de goma entre los lóbulos, utilizando la elasticidad de la goma para:

    • Absorber golpes y vibraciones.

    • Compensar la desalineación:Acomoda pequeños desajustes axiales, radiales y angulares.

    • Proporcionar aislamiento eléctrico.

  • Aplicaciones:Ampliamente utilizado en sistemas de accionamiento para bombas, ventiladores, compresores, motores, cajas de cambios, etc.


2. Componente principal: Bloque amortiguador de goma / Elemento elástico / Almohadilla de flor de ciruelo

  • Función:El elemento amortiguador principal, que impacta directamente en el rendimiento del acoplamiento.

  • Nombres:Comúnmente llamado Almohadilla de flor de ciruelo (debido a su forma), Bloque amortiguador, Elemento elástico, o Anillo amortiguador.

  • Material:Típicamente Poliuretano (PU) o Caucho de nitrilo (NBR):

    • Poliuretano (PU):Resistente al desgaste, resistente al desgarro, alta capacidad de carga (más común).

    • Caucho de nitrilo (NBR):Excelente resistencia al aceite (adecuado para entornos aceitosos).

  • Identificación del modelo:

    • R42, R62, R82, R103, R132, etc., son modelos de especificación de la almohadilla de flor de ciruelo.

    • Los números típicamente indican el tamaño del acoplamiento o el rango del diámetro del orificio(unidad: mm) para los que están diseñados.


3. Referencia para modelos y especificaciones comunes de almohadillas de flor de ciruelo

A continuación se presentan las especificaciones típicas para modelos comunes (Nota: Los estándares pueden variar ligeramente entre los fabricantes. ¡Siempre verifique con mediciones físicas o la tabla de selección del fabricante!):

Modelo de almohadilla Rango típico de diámetro del orificio (mm) Tamaño/rango de par de acoplamiento adecuado
R42 ≈ 20 - 30 Acoplamientos pequeños, bajo par
R62 ≈ 25 - 40 Acoplamientos pequeños a medianos
R82 ≈ 40 - 60 Acoplamientos medianos
R103 ≈ 50 - 75 Acoplamientos medianos a grandes
R132 ≈ 70 - 100+ Acoplamientos grandes, alto par

4. Puntos clave para la compra y el reemplazo

  1. Identificar el modelo original:

    • Retire la almohadilla vieja y verifique el modelo estampado (por ejemplo, R42).

    • Mida las dimensiones clave: Diámetro exterior (OD), Diámetro interior (ID), Grosor (H), Número de lóbulos (generalmente 6 u 8).

  2. Hacer coincidir las especificaciones del acoplamiento:

    • El modelo de la almohadilla DEBE corresponder al modelo del cuerpo del acoplamiento.

  3. Considerar las condiciones de funcionamiento:

    • Par y velocidad:Asegúrese de que la almohadilla pueda manejar la carga.

    • Entorno:Elija NBR para condiciones aceitosas; PU resistente al desgaste para uso general.

    • Temperatura:Confirme la tolerancia a la temperatura de la goma.

  4. Marca y calidad:

    • Las piezas OEM ofrecen la mejor compatibilidad. Las marcas de renombre (por ejemplo, R+W, KTR, Lovejoy, OTM) brindan mayor confiabilidad.


5. Pasos de reemplazo (simplificados)

  1. Apague el equipo y aísle la energía (la seguridad es lo primero).

  2. Retire la protección del acoplamiento.

  3. Afloje los pernos del acoplamiento.

  4. Retire la almohadilla vieja y limpie las superficies de contacto.

  5. Inserte la nueva almohadilla de flor de ciruelo en los lóbulos de un medio acoplamiento.

  6. Alinee el otro medio acoplamiento y empuje suavemente.

  7. Apriete los pernos en diagonal al par especificado.

  8. Vuelva a instalar la protección.


Resumen

  • Los acoplamientos octogonales OTM se basan en almohadillas de flor de ciruelo (por ejemplo, R42/R62/R82/R103/R132) para amortiguación.

  • Haga coincidir con precisión el modelo y las dimensiones durante el reemplazo, considerando las necesidades operativas.

  • Obtenga almohadillas a través de canales oficiales o póngase en contacto con los proveedores de OTM con los parámetros para la adquisición.

¡Proporcione las dimensiones de su pieza antigua o el modelo de su equipo para la confirmación precisa de la especificación de la almohadilla!

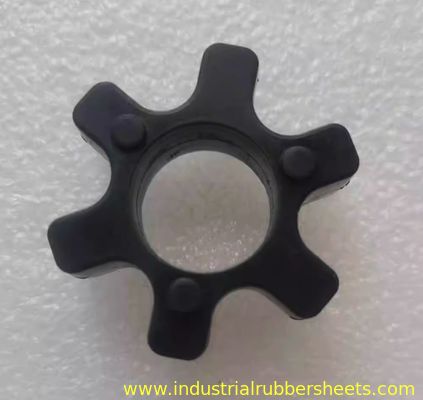

Acoplamiento de caucho personalizable para la araña de acoplamiento en R82 OD78mm x ID31mm x T18mm en color negro 0

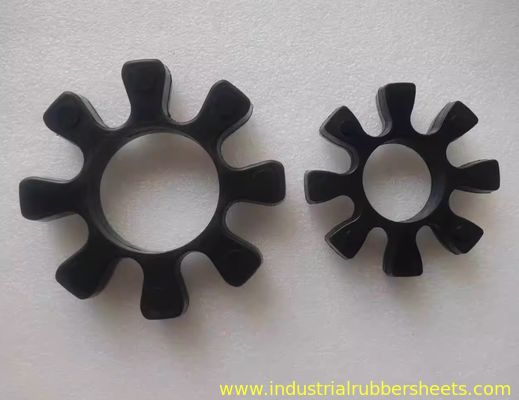

Acoplamiento de caucho personalizable para la araña de acoplamiento en R82 OD78mm x ID31mm x T18mm en color negro 1

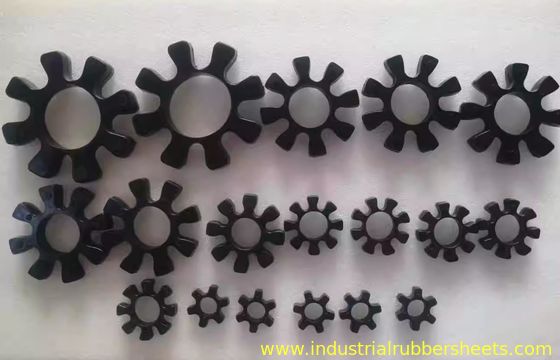

Acoplamiento de caucho personalizable para la araña de acoplamiento en R82 OD78mm x ID31mm x T18mm en color negro 2

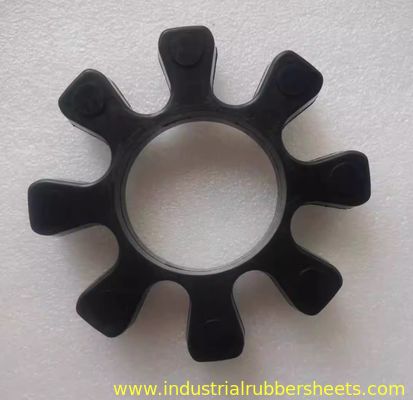

Acoplamiento de caucho personalizable para la araña de acoplamiento en R82 OD78mm x ID31mm x T18mm en color negro 3

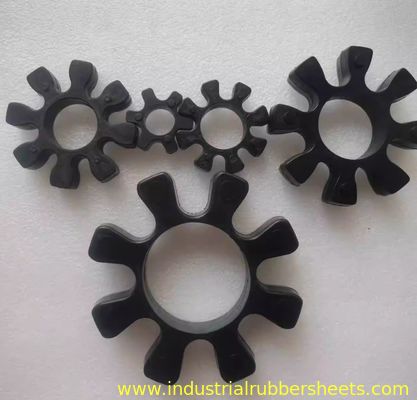

Acoplamiento de caucho personalizable para la araña de acoplamiento en R82 OD78mm x ID31mm x T18mm en color negro 4
