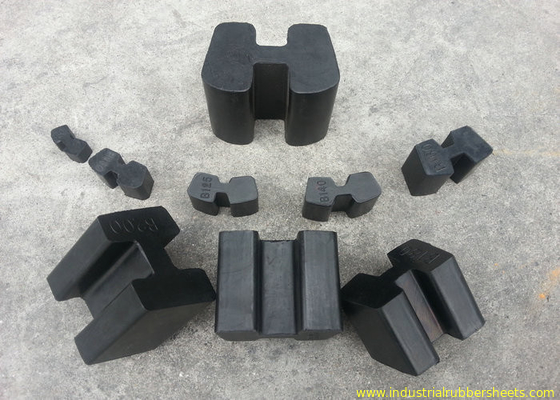

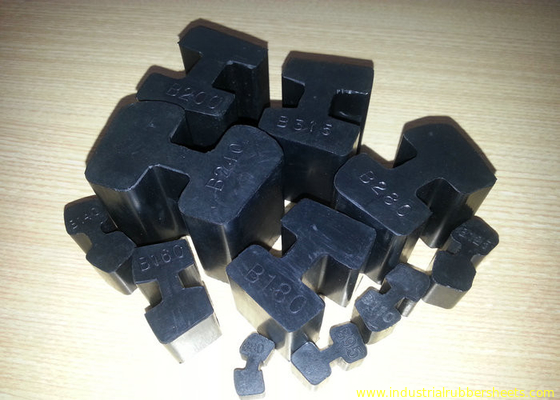

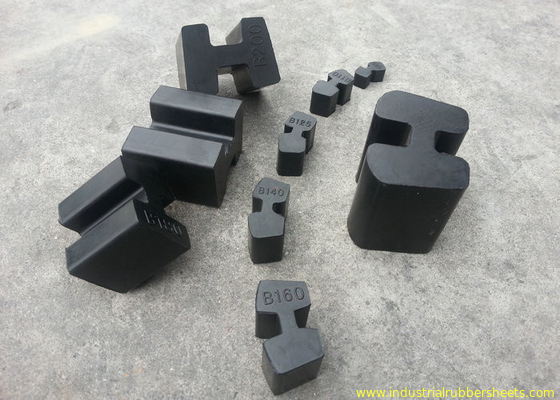

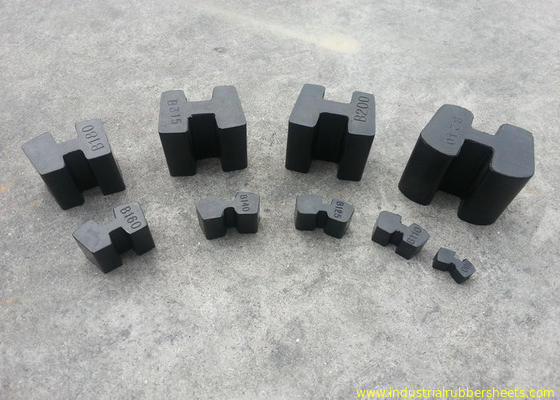

B80 - Acoplamiento de goma B350, acoplamiento de goma de la Hb hecho con el CSM de alta calidad y SBR
hecho por inyección con el poliéster o el molde de alta calidad CSM/SBR. Está diseñando y el special para toda clase de acoplamiento de eje del metal con funcionamiento muy bueno de la fuerza de alta resistencia, alto desgaste - resistente, alta resistencia elástico, resistente de agua, engrasa resistencia resistente y excelente del cansancio, el alto etc. resistente a los choques. Tenemos moldes de los sistemas completos y suministramos la gama completa los acoplamientos de la serie de GR, del GS, de la TA, de la Hb, de HRC, de L, del nanómetro y del engranaje J la experiencia de alta calidad y excelente. Apliqúese a toda clase de acoplamiento de eje industrial del metal.
Especificaciones:
material: poliéster, CSM/SBR
color: etc. amarillo, rojo, púrpura, verde, negro.
superficie: liso
resistencia a la tensión: 12-55Mpa
dureza: 80-98Shore A
alargamiento: 400%-650%
densidad: 1.25g/cm3
impacto de la elasticidad: el >25%
fuerza de rasgón: los 35-155KN/m
pérdida de la abrasión de Akron: <0>
compresión fijada (22h*70oC): <10>
temperatura de trabajo: 120oC
tamaño estándar para el acoplamiento del poliuretano:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
tamaño estándar para el acoplamiento de goma:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Engranaje 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
moldeado especial de la estructura del tamaño según los dibujos del comprador
| Tamaño estándar para el acoplamiento de goma de la Hb (milímetro) | |||||||
| Artículo | A | B | C | D | E | F | Heigh |
| B80 | 21 | 16 | 5 | 3 | 4 | 8 | 9 |
| B95 | 25 | 21 | 8 | 7 | 4,5 | 11 | 12 |
| B110 | 29 | 23 | 8 | 7 | 5 | 11 | 15 |
| B125 | 32 | 27 | 8 | 7 | 5 | 12 | 18 |
| B140 | 35 | 30 | 12 | 8 | 5 | 13 | 22 |
| B160 | 36 | 30 | 12 | 10 | 6 | 17 | 24 |
| B180 | 44 | 37 | 15 | 12 | 9 | 29 | 35 |
| B200 | 48 | 42 | 19 | 17 | 11 | 34 | 43 |
| B240 | 61 | 51 | 17 | 16 | 10 | 39 | 47 |
| B280 | 52 | 42 | 16 | 12 | 11 | 31 | 39 |
| B315 | 48 | 43 | 18 | 18 | 11 | 34 | 41 |
| B350 | 60 | 45 | 18 | 15 | 11 | 47 | 46 |
