Araña de acoplamiento de caucho personalizable con dimensiones OD78mm x ID31mm x T18mm para una alta durabilidad y excelente resistencia química
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | 3A Rubber |
| Certificación | ISO9001 |
| Número de modelo | 3A2006, incluidos los siguientes: |
| Cantidad de orden mínima | 10 piezas |
| Precio | USD10.00 |
| Detalles de empaquetado | Empaquetado en bolsas y cajas de cartón |
| Tiempo de entrega | 7-15 días después de recibir el pago del comprador |
| Condiciones de pago | LC, D/P, T/T, Unión Occidental |
| Capacidad de la fuente | 100000kgs/month |
Datos del producto
| Material | Goma | Color | Negro |
|---|---|---|---|
| Solicitud | Inserción en el acoplamiento metálico | Tipo | OMT R42-132 |
| Embalaje | en cajas de cartón | Superficie | Liso |
| Par máximo | 4 N.m | Resistencia al ozono | Bien |
| Resistencia a la tracción | 20mpa | resistencia a los rayos ultravioleta | Bien |
| Estándar o no estándar | Estándar | Durabilidad | Alto |
| Dureza | 70-80 costa a | Resistencia a la abrasión | Alto |
| Forma | Enganche | Resistencia química | Excelente |
| Resistencia al aceite | Bien | ||
| Resaltar | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Descripción de producto
Acoplamiento de goma personalizable para araña de acoplamiento en R82 OD78mm x ID31mm x T18mm en color negro

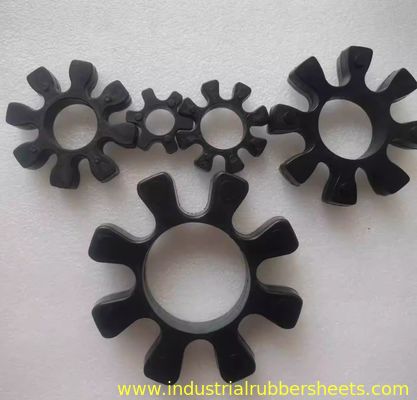

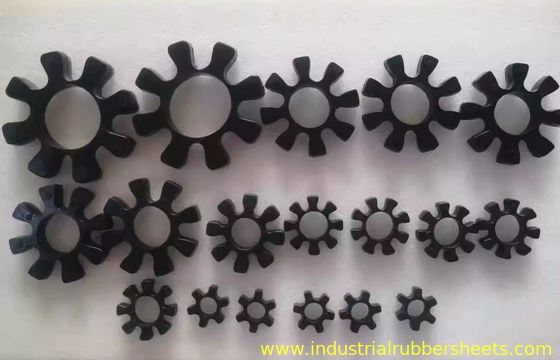

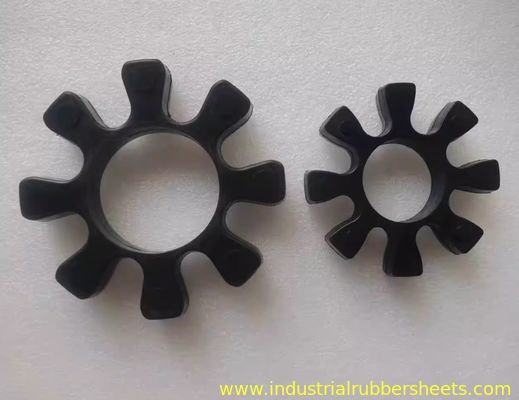

Araña de acoplamiento de goma OMT, araña de goma, araña de acoplamiento en material de goma de color negro. Disponible en varios tamaños:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
Acoplamiento Octogonal OTM (Acoplamiento de Mandíbula / Acoplamiento Flor de Ciruelo)

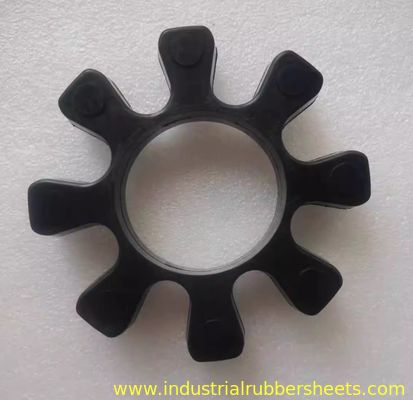

Características Estructurales: Consiste en dos semiacoplamientos metálicos con lóbulos convexos (típicamente 8 lóbulos, formando una forma octogonal) y un elastómero de goma central (pad de flor de ciruelo).
Principio de Funcionamiento: El par se transmite a través del pad de flor de ciruelo de goma entre los lóbulos, utilizando la elasticidad de la goma para:
- Absorber golpes y vibraciones
- Compensar desalineaciones: Acomoda pequeños desplazamientos axiales, radiales y angulares
- Proporcionar aislamiento eléctrico
Aplicaciones: Ampliamente utilizado en sistemas de accionamiento para bombas, ventiladores, compresores, motores, cajas de cambios, etc.
Componente Central: Bloque de Amortiguación de Goma / Elemento Elástico / Pad de Flor de Ciruelo
Función: El elemento amortiguador central, que impacta directamente en el rendimiento del acoplamiento.
Nombres: Comúnmente llamado Pad de Flor de Ciruelo (debido a su forma), Bloque de Amortiguación, Elemento Elástico o Anillo de Amortiguación.
Material: Típicamente Poliuretano (PU) o Caucho de Nitrilo (NBR):
- Poliuretano (PU): Resistente al desgaste, resistente al desgarro, alta capacidad de carga (el más común)
- Caucho de Nitrilo (NBR): Excelente resistencia al aceite (adecuado para entornos aceitosos)
Identificación del Modelo: R42, R62, R82, R103, R132, etc., son modelos de especificación del pad de flor de ciruelo. Los números típicamente indican el tamaño del acoplamiento o el rango del diámetro del agujero (unidad: mm) para los que están diseñados.
Modelos y Especificaciones Comunes de Pads de Flor de Ciruelo
A continuación se presentan especificaciones típicas para modelos comunes (Nota: Los estándares pueden variar ligeramente entre fabricantes. ¡Siempre verifique con mediciones físicas o la tabla de selección del fabricante!):
| Modelo de Pad | Rango Típico de Diámetro de Agujero (mm) | Tamaño de Acoplamiento / Rango de Par Adecuado |
|---|---|---|
| R42 | ≈ 20 - 30 | Acoplamientos pequeños, par bajo |
| R62 | ≈ 25 - 40 | Acoplamientos pequeños a medianos |
| R82 | ≈ 40 - 60 | Acoplamientos medianos |
| R103 | ≈ 50 - 75 | Acoplamientos medianos a grandes |
| R132 | ≈ 70 - 100+ | Acoplamientos grandes, par alto |
Puntos Clave para Compra y Reemplazo

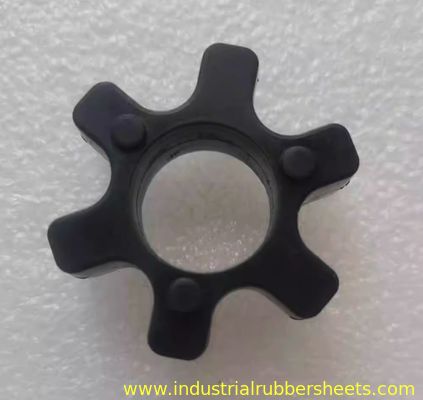

- Identificar Modelo Original: Retire el pad viejo y verifique el modelo estampado (ej. R42). Mida las dimensiones clave: Diámetro Exterior (OD), Diámetro Interior (ID), Espesor (H), Número de Lóbulos (generalmente 6 u 8).
- Hacer Coincidir Especificaciones del Acoplamiento: El modelo del pad DEBE corresponder al modelo del cuerpo del acoplamiento.
- Considerar Condiciones de Operación: Asegúrese de que el pad pueda soportar la carga. Elija NBR para condiciones aceitosas; PU resistente al desgaste para uso general. Confirme la tolerancia a la temperatura de la goma.
- Marca y Calidad: Las piezas OEM ofrecen la mejor compatibilidad. Las marcas de renombre (ej. R+W, KTR, Lovejoy, OTM) brindan mayor confiabilidad.
Pasos de Reemplazo (Simplificado)
- Apague el equipo y aísle la alimentación (¡la seguridad primero!)
- Retire la guarda del acoplamiento
- Afloje los pernos del acoplamiento
- Retire el pad viejo y limpie las superficies de contacto
- Inserte el nuevo pad de flor de ciruelo en los lóbulos de un semiacoplamiento
- Alinee el otro semiacoplamiento y empuje suavemente juntos
- Apriete los pernos en diagonal al par especificado
- Vuelva a instalar la guarda
Resumen
Los acoplamientos octogonales OTM dependen de los pads de flor de ciruelo (ej. R42/R62/R82/R103/R132) para la amortiguación. Haga coincidir con precisión el modelo y las dimensiones durante el reemplazo, considerando las necesidades operativas. Obtenga los pads a través de canales oficiales o contacte a los proveedores de OTM con los parámetros para la adquisición.
¡Por favor, proporcione las dimensiones de su pieza vieja o el modelo de su equipo para confirmar la especificación precisa del pad!
